PRO-Lamp PRL-71120 BJ — двухрядная комбинированная светодиодная балка с белым и жёлтым световыми контурами. Сорок диодов Epistar формируют заявленный поток 8250 лм; фактическая мощность контуров указана раздельно как 71 + 43,5 Вт, ток — 5,87 + 3,57 А. Корпус длиной 555 мм работает от 10–30 В и защищён по IP67.
Параметр Значение
Название Светодиодная балка PRL-71120 BJ Артикул PRL-71120 Заявленная заводом мощность 120 w Реальная мощность (Real Вт) 71 + 43.5 w Световой поток lum 8250 lum Цветовая температура 6000 K Рабочее напряжение 10-30 v Уровень водозащиты IP 67 Светодиоды 40 х 3 w Epistar Тип диодов Epistar Цвет света белый и желтый Вес 2,6 кг Длина 555 мм Высота с креплением 120 мм Материал алюминевый сплав Материал линзы акриловое стекло
VIDEO
Два цвета для разных условий Белый свет 6000 K даёт чёткое восприятие дороги и деталей на сухом маршруте. Жёлтый контур полезен там, где белый поток сильнее отражается от тумана, пыли, снега или мокрой поверхности. Такая компоновка подходит для внедорожника, УАЗ, пикапа, трактора МТЗ, погрузчика JCB и техники, работающей в меняющейся погоде.
В характеристиках мощность и ток записаны через знак «+». Это означает наличие отдельных нагрузок, которые нужно учитывать по схеме подключения. Без подтверждённой схемы нельзя считать, что оба контура всегда работают одновременно или управляются одной кнопкой.
Комбинированный рисунок света Центральная зона Направляет свет дальше по ходу движения и помогает заранее увидеть колею, поворот или препятствие.
Боковое заполнение Расширяет видимую область рядом с краями дороги, обочиной и рабочей площадкой.
Комбинированная оптика особенно удобна на медленном внедорожном маршруте, где одновременно важны продолжение пути и пространство по сторонам.
Параметры световых контуров Показатель Первый контур Второй контур Реальная мощность 71 Вт 43,5 Вт Потребляемый ток 5,87 А 3,57 А Цвет белый и жёлтый, согласно исполнению и схеме
Общий заявленный поток — 8250 лм. В балке установлены 40 диодов Epistar по 3 Вт, гарантия составляет один год. При проектировании линии опираются на раздельные токи, а не только на заводское обозначение 120 Вт.

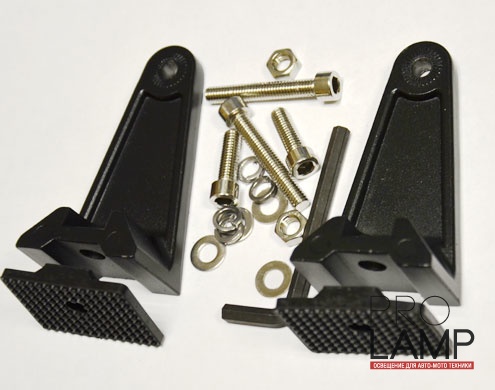

Габариты и место установки Корпус: 555 × 80 × 85 мм.С креплениями: 615 × 120 мм.Масса: 2,6 кг.Крепление: две боковые точки на алюминиевых кронштейнах.Балку примеряют на дуге, багажнике или отдельной раме до сверления. Обе опоры должны находиться на одной плоскости, а кабель — проходить без натяжения и контакта с острыми кромками.
Где полезна двухцветная балка В пыльном карьере: жёлтый контур помогает уменьшить ощущение отражённой световой завесы.На лесной дороге: комбинированный рисунок показывает маршрут и края проезда.При снегопаде: можно выбрать световой контур под фактическую видимость.На рабочем объекте: широкая зона помогает контролировать пространство возле движущейся техники.Подключение двух каналов Для каждого контура предусматривают управление и защиту согласно поставляемой схеме. Первый канал имеет ток 5,87 А, второй — 3,57 А. Если схема допускает совместную работу, суммарная нагрузка достигает 9,44 А на одну балку. Кабели, реле и предохранители выбирают с запасом, разъёмы герметизируют.
Перед включением: проверьте назначение проводов конкретной комплектации. Нельзя определять белый и жёлтый каналы только по предположению или цвету внешней изоляции.
Эксплуатация и обслуживание IP67 защищает корпус от пыли и воды, рабочий диапазон заявлен от −40 до +50 °C. После мойки осматривают многоканальные соединения, после вибрации проверяют боковые крепления. Акриловую линзу очищают без абразива, чтобы сохранить светораспределение обоих цветов.
Сравнить с одноцветными решениями Для компактного дальнего света без второго цветового контура рассмотрите балку PRL-750-90 с двумя классами мощности . Если нужен низкопрофильный корпус с выбором дальнего или комбинированного света, сравните светодиодную балку PRL-76012-80 на нижнем креплении .
Комплекты подключения Исходный блок проводки сохранён после описания и внутренних ссылок, перед вопросами и ответами.
Вопросы и ответы Что означает обозначение BJ у PRL-71120 BJ? В этой серии используются белый и жёлтый световые контуры. Характеристики приводят раздельные мощность 71 + 43,5 Вт и ток 5,87 + 3,57 А, а общий заявленный световой поток составляет 8250 лм.
Какой рисунок света у этой балки? Для PRL-71120 BJ заявлена комбинированная оптика: направленная часть освещает маршрут впереди, боковые секции расширяют видимую зону. Двухцветное исполнение дополнительно позволяет использовать белый или жёлтый световой контур согласно схеме подключения.
Зачем нужен жёлтый свет на бездорожье? Жёлтый свет воспринимается комфортнее при пыли, снегопаде, тумане и отражении от влажной поверхности. Он не отменяет правильной скорости и видимости, но может уменьшить ощущение белой световой завесы в сложных условиях.
Подойдёт ли PRL-71120 BJ для УАЗ или пикапа? Да, если есть прочная площадка под полный габарит 615 × 120 мм и массу 2,6 кг. Балку устанавливают на дугу или багажник как дополнительный свет и используют с соблюдением требований к наружному освещению.
Можно ли поставить двухцветную балку на МТЗ или JCB? Можно в сети 12 или 24 В. Комбинированный рисунок полезен при движении между объектами, а жёлтый контур — в пыли и осадках. Перед монтажом проверяют схему управления контурами и нагрузку каждого канала.
Как рассчитать проводку для двух контуров? Белый и жёлтый каналы рассчитывают по указанным токам 5,87 и 3,57 А. Управление, реле, предохранители и кабели собирают по фактической схеме выбранной комплектации; соединения герметизируют и фиксируют от вибрации.
